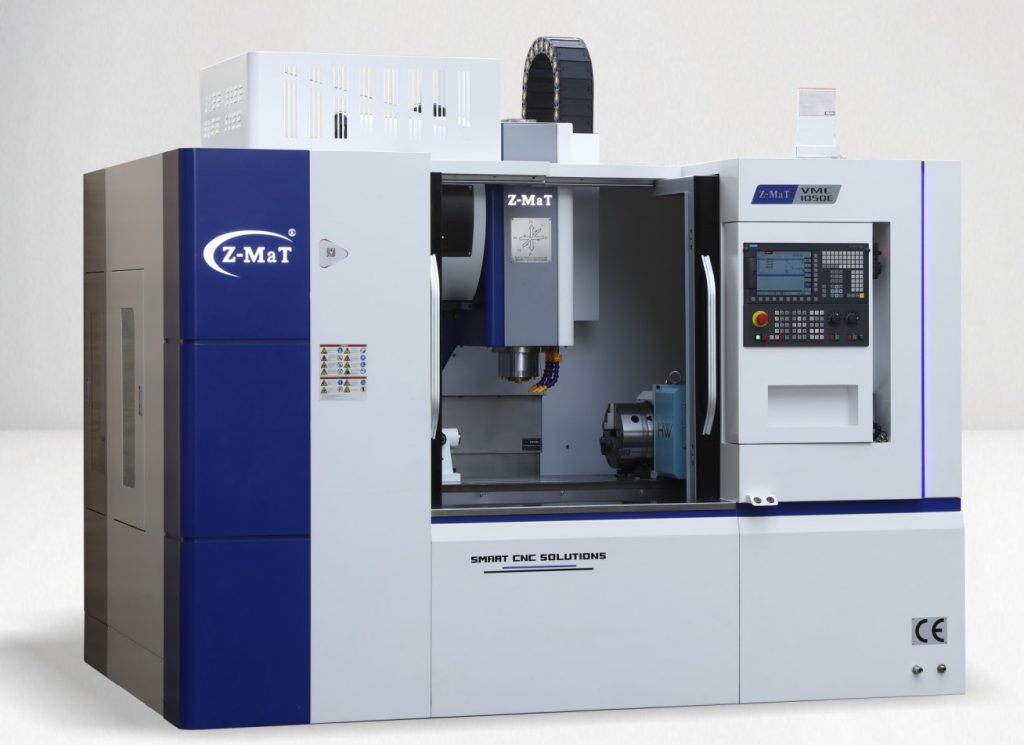

Centro de Mecanizado

VMC
Centro de Mecanizado C N C Serie VMC

Especificaciones                           Unidad VMC320             VMC420E           VMC550E           VMC400                             VMC600E           VMC500             VMC700E

Tamaño de la mesa                    mm        600×305              720×305               800×305               600×380                             800×380              700×400              -800×400

Ranura T (an x n x l)                     MM       14x3x85             14x3x85               14x3x85               14x3x110                            14x3x110            18x3x110             18x3x110

Carga máx.                                      Kg           260                        260                         260                        350                             350                        350                      400

Recorrido X/ Y / Z                        mm        320 / 240/450   420/240/450       550 / 240/450   400/350/450      600/350/450     500/400/450             700/400/450

Dist.del husillo a la mesa           mm        50-500                50-500                  50-500                 50-500                                 50-500                 90-540               90-540

Dist. del husillo a la columna   mm        380                        380                         380                        450                                        450                        450                      450

Tipo de carril-guía                                        LM: XYZ               LM: XYZ                LM: XYZ              LM: XYZ                              LM: XYZ               LM:XYZ              LM:XYZ

Cono del Husillo                                           BT30                      BT30                    BT30                     BT40                                     BT40                     BT40                   _BT40

Servomotor del Husillo principal KW    3.7 / 5.5               3.7 / 5.5              3.7 / 5.5     3.7 / 5.5,o 5.5 / 7.5     3.7 / 5.5, o5.5 / 7.5     5.5 / 7.5, ° 7.5 / 11 5.5 /7.5,7.5 / 11

Velocidad del husillo                   rpm      6000, * 8000    6000, * 8000       6000, * 8000    6000, “8000,” 12000      6000, “8000,” 12000 8000, “12000   8000,” 12000

Avance rápido del eje X / Y / Z m/ min – 20/20/20       20/20/20              20/20/20           20/20/20                             20/20/20            20/20/20              20/20/20

Capacidad del cargador ATC /                 12 / Brazo           12 / Brazo           12 / Brazo *                        16 / Tamb, * 20 / Brazo                 16 / Tambor, * 24 / Brazo

Max. peso de la herram.           Kg          3                             3                             3                                8                                         8                             8                         8

Capacidad de potencia               KVA       14                           14                          14                          15                                          15                         17                        17

Dimensión fijación                       mm 2080x1900x2300   2080x1900x2300  2080x1900x2300  2400x2000x2320 – 2400x2000x2320  2300x2100x2200 _-2300x2100x2320

Centro de Torneado

PUMA GT3100M

VOLTEO SOBRE BANCADA  DIAMETRO 720mm
VOLTEO SOBRE CARRO DIAMETRO  590mm
DIAMETRO MAXIMO MECANIZABLE 376mm
LARGO MAXIMO MECANIZABLE 725mm
PLATO DIAMETRO 305mm
NARIZ DE HUSIILO A2-11
PASAJE DE BARRA DIAMETRO 102mm
RAPIDOS EJES X/Z 24/30 mts/min
RPM DE HUSILLO MAXIMO 2800
POTENCIA DE MOTOR PRINCIPAL 30 HP
TORRETA PORTA HERRAMIENTAS DE 12 POSICIONES
RPM DE HERRAMIENTAS MOTORIZADAS 5000
POTENCIA DE HERRAMIENTAS MOTORIZADAS 7,5 HP
PESO DE MAQUINA 5650 Kgs.

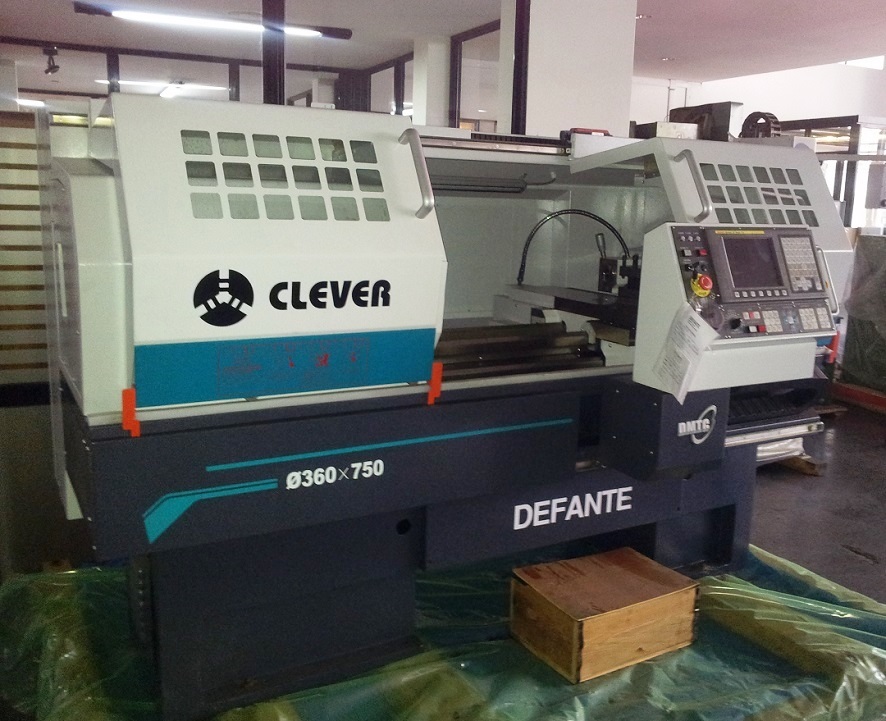

TORNOS PARALELOS CON CNC FANUC

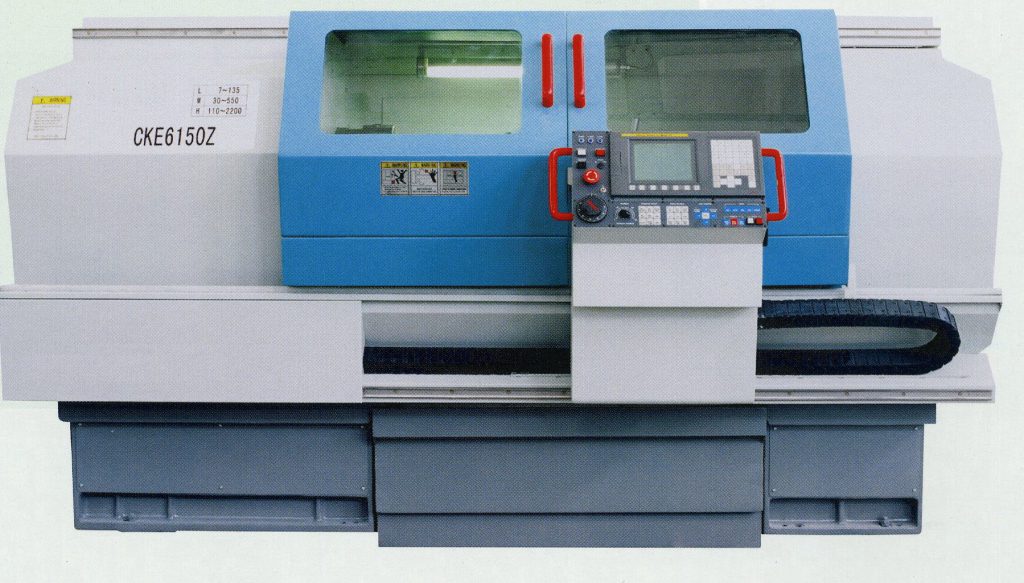

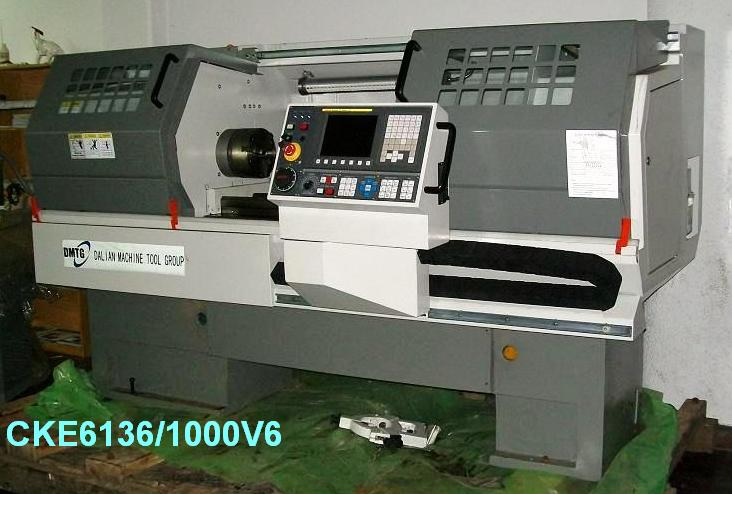

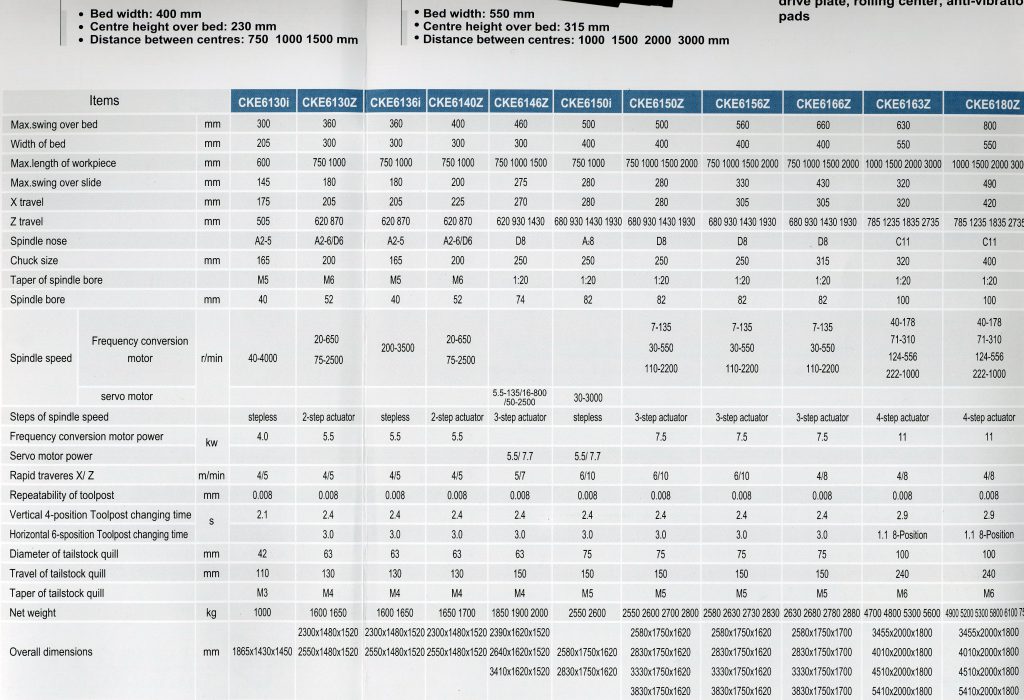

LINEA CKE CON CONTROL FANUC

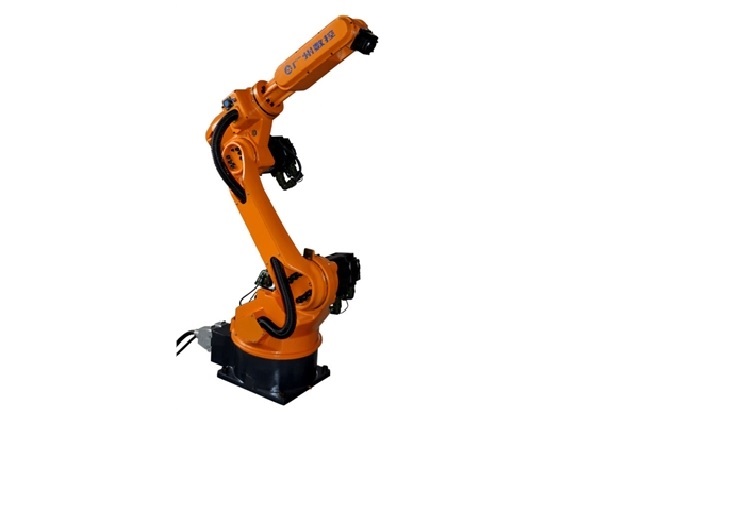

ROBOT GSK RB08

DOF: 6

Manejo: AC Server Drive

Carga Habilitada: 8 Kg

Radio de Movimiento: 1.389 mm

Peso de Maquina: 180 Kg

Ver Catalogo General GSK Robots
